Pemotongan Laser
Sistem laser CO₂ dan serat untuk tepi bebas duri dan akurasi dimensi ±0,05 mm pada baja, aluminium, dan tembaga.

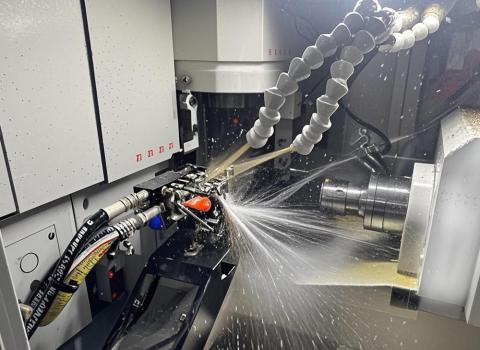

Pemesinan presisi menggunakan mesin kontrol numerik komputer (CNC) untuk memotong, menggiling, dan mengebor bahan logam atau non-logam. Ini memungkinkan produksi permukaan yang kompleks dan suku cadang presisi tinggi dengan otomatisasi, akurasi, dan efisiensi tingkat tinggi.
1Mengatur

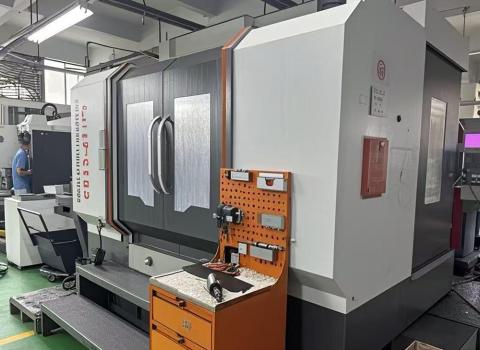

Pusat Pemesinan 5-Sumbu
2Mengatur
Pusat Pemesinan 4-Sumbu
2Mengatur

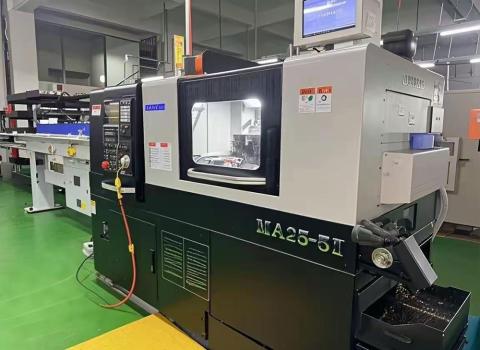

Mesin bubut CNC
11Mengatur
CNC
| Spesifikasi Perangkat | |
| Pusat Pemesinan 5-Sumbu | φ2-φ26 |
| Pusat Pemesinan 4-Sumbu | φ2-φ20 |
| Mesin bubut CNC | φ200 |
| CNC | 2050mmX500mmX400mm |

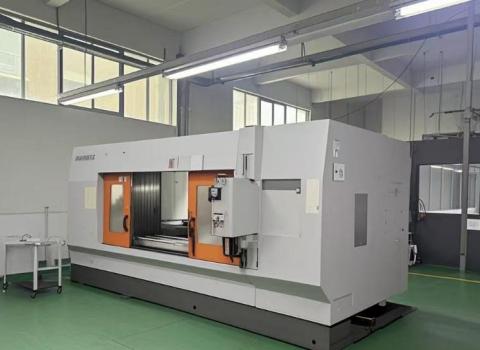

| Pusat CNC 5-Wajah | 1000mmX500mmX400mm |
Produk lembaran logam presisi adalah komponen fabrikasi yang diproduksi dari lembaran logam tipis — biasanya setebal 0,5 mm hingga 20 mm — melalui proses manufaktur terkontrol termasuk pemotongan laser, meninju CNC, pengereman tekan, pengelasan, dan finishing permukaan. Istilah "presisi" menunjukkan toleransi dimensi yang ketat (biasanya ±0,05 mm hingga ±0,1 mm), pengulangan yang konsisten, dan kualitas permukaan bersih yang bergantung pada proses perakitan hilir.
Di Zhejiang Jiafeng, kami memproduksi produk lembaran logam presisi menggunakan pusat pemesinan 5 sumbu, mesin bubut CNC, dan peralatan penggilingan multi-sumbu, memungkinkan geometri kompleks yang tidak dapat dicapai oleh fabrikasi konvensional. Setiap produk meninggalkan pabrik kami bersertifikat dan siap untuk integrasi.
Memilih bahan yang tepat adalah satu-satunya keputusan terpenting dalam fabrikasi lembaran logam presisi. Tabel di bawah ini membandingkan bahan paling umum yang kami proses, membantu Anda menyesuaikan persyaratan mekanis dengan aplikasi Anda.
| Bahan | Kekuatan Tarik | Ketahanan Korosi | Berat | Hasil akhir yang khas | Terbaik untuk |
|---|---|---|---|---|---|
| Baja tahan karat 304 | 515–720 MPa | Luar biasa | Berat | Disikat, Dipoles, Pasif | Peralatan makanan, medis, kandang |
| Baja tahan karat 316 | 485–690 MPa | Superior (Mo ditambahkan) | Berat | Dipoles Listrik, Disikat | Kelautan, kimia, farmasi |
| Baja Canai Dingin (SPCC) | 270–370 MPa | Rendah (membutuhkan lapisan) | Berat | Powder coat, Lukisan, Galvanisasi | Panel struktural, sasis, braket |
| Baja Galvanis (GI) | 270–370 MPa | Baik | Berat | Lapisan bubuk, Primer | Penutup luar ruangan, komponen HVAC |
| Aluminium 5052 | 195–260 MPa | Sangat baik | Cahaya | Anodising, Lapisan bubuk | Panel kedirgantaraan, elektronik, transportasi |
| Aluminium 6061 | 276–310 MPa | Baik | Cahaya | Anodising, Lapisan bening | Bagian struktural mesin, heat sink |
| Tembaga C110 | 220–250 MPa | Sedang | Berat | Pelapisan timah, Pasif | Bus bar, kontak listrik, penukar panas |
* Nilai adalah rentang indikatif; Spesifikasi akhir tergantung pada ketebalan, temperamen, dan metode pemrosesan.

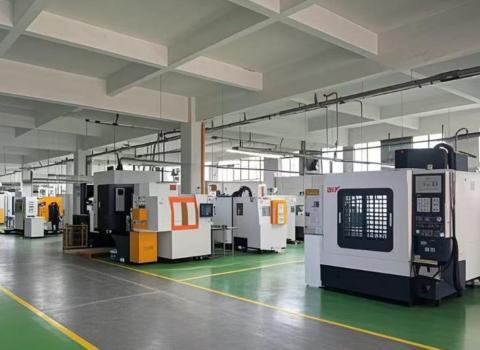

Jiafeng mengoperasikan bengkel CNC modern yang dikonfigurasi khusus untuk produk lembaran logam presisi. Di bawah ini adalah ringkasan teknis dari peralatan utama kami dengan rentang toleransi yang dapat dicapai.
| Jenis Peralatan | Jumlah | Rentang Kerja | Toleransi Posisi | Bahan yang Cocok |
|---|---|---|---|---|
| Pusat Pemesinan 5-Sumbu | 1 | φ2 – φ26 mm | ±0,005 milimeter | Baja, Aluminium, Tembaga, Titanium |
| Pusat Pemesinan 4-Sumbu | 2 | φ2 – φ20 mm | ±0,008 milimeter | Baja, Aluminium, Plastik |
| Bubut CNC | 2 | Hingga φ200 mm | ±0,01 milimeter | Baja, Baja Tahan Karat, Aluminium |
| Pusat Penggilingan CNC | 11 | 2050 × 500 × 400 mm | ±0,02 milimeter | Semua logam, Komposit |
| Pusat CNC 5-Wajah | — | 1000 × 500 × 400 mm | ±0,01 milimeter | Baja, Aluminium, Invar |
| Pemotongan Laser Serat | — | Baja hingga 20 mm | ±0,05 milimeter | Baja karbon, SS, Aluminium, Tembaga |
| Rem Tekan CNC | — | Panjang hingga 3200 mm | ± Sudut tikungan 0,3 ° | Baja, Aluminium, Galvanis |
Toleransi yang ditunjukkan dapat dicapai dalam kondisi produksi normal. Toleransi yang lebih ketat tersedia berdasarkan permintaan untuk aplikasi kritis.
Perawatan permukaan yang tepat memperpanjang masa pakai produk, memenuhi persyaratan peraturan, dan memberikan produk lembaran logam presisi penampilan yang dituntut pasar Anda.
| Jenis Selesai | Proses | Ketebalan (μm) | Perlindungan Korosi | Pilihan Warna | Aplikasi Umum |
|---|---|---|---|---|---|
| Lapisan bubuk | Semprotan elektrostatik + penyembuhan oven | 60–120 | ★★★★☆ | RAL / kustom | Penutup, lemari, sasis |
| Anodisasi (Tipe II) | Oksidasi elektrokimia | 5–25 | ★★★☆☆ | Bening, Hitam, Emas, kustom | Rumah aluminium, panel |
| Anodisasi Keras (Tipe III) | Anodisasi arus tinggi | 25–80 | ★★★★★ | Alami, Hitam | Kedirgantaraan, pertahanan, permukaan keausan |
| Pelapisan Seng | Pelapisan listrik | 5–25 | ★★★☆☆ | Bening, Kromat kuning | Pengencang, braket, konektor |
| Nikel Tanpa Listrik | Pengendapan kimia | 5–50 | ★★★★☆ | Perak cerah | Bagian presisi, pelindung EMC |
| Pasif | Mandi asam (sitrat / nitrat) | — | ★★★★★ | SS Alami | Medis, suku cadang SS food grade |
| Menyikat + Lapisan Bening | Sabuk abrasif + pernis | 5–15 | ★★☆☆☆ | Alami / satin | Elektronik konsumen, panel dekoratif |
★ Peringkat menunjukkan tingkat perlindungan korosi relatif dalam kondisi paparan yang setara. Kinerja aktual tergantung pada bahan dasar dan lingkungan pengoperasian.
Alur kerja yang terstruktur dan terdokumentasi memastikan setiap pesanan — mulai dari prototipe tunggal hingga 100.000 bagian — memenuhi spesifikasi dan dikirimkan tepat waktu.
Kemampuan fabrikasi kami mencakup berbagai sektor di mana akurasi dimensi, keandalan, dan kualitas permukaan tidak dapat dinegosiasikan.
| Industri | Standar yang Relevan | Jenis Produk Khas |
|---|---|---|
| Elektronik / Telekomunikasi | IPC-A-600, RoHS, JANGKAUAN | Sasis, pelindung EMC, penutup PCB, rak |
| Perangkat medis | ISO 13485, FDA 21 CFR | Rumah peralatan bedah, baki steril, panel instrumen |
| Otomotif | IATF 16949, PPAP | Braket, pelindung panas, penutup baterai, rangka struktural |
| Dirgantara | AS9100, NADCAP | Panel struktural, pintu akses, saluran, braket |
| Energi / Daya | IEC 61439, UL 508A | Penutup switchgear, rumah inverter, manajemen kabel |
Produk lembaran logam presisi kami adalah bagian dari ekosistem fabrikasi dan integrasi yang lengkap. Pelajari lebih lanjut tentang layanan pelengkap yang ditawarkan oleh Zhejiang Jiafeng:
